„Hochleistungs-IGCT-AC-DC-AC-Frequenzregelgerät“ und „Schlüsseltechnologien und Anwendung des Hochleistungs-IGCT-AC-DC-AC-Frequenzregelsystems“ wurden auf international fortschrittlichem Niveau identifiziert und mehrere Technologien wurden auf international fortschrittlichem Niveau identifiziert.

Starke Anpassungsfähigkeit

Starke Anpassungsfähigkeit an das Stromnetz, unterstützt ein breites Spektrum an Stromnetzeingängen;
Starke Umweltanpassungsfähigkeit mit Gesamtschutz des Systems bis zu IP54;
Einzelübertragung, Mehrfachübertragung und Parallelübertragung werden unterstützt;
Wasserkühlung.

Hervorragende Regelleistung

Schnelle dynamische Drehmomentreaktion, die die Systemanforderung zur Unterdrückung mechanischer Resonanz erfüllt;
Adaptiv an einen Asynchron-Induktionsmotor, einen Permanentmagnet-Synchronmotor und einen elektrisch erregten Synchronmotor;
Zwei-Quadranten- und Vier-Quadranten-Gleichrichtungsschemata werden unterstützt;
Abschnittsweise synchronisierter Motor, der die Anforderungen des Hochgeschwindigkeitsregelbereichs für Walzwerke und Hebezeuge erfüllt;
Unabhängige Technologien wie Hoch- und Niederspannungs-Ride-Through und Torsionsschwingungsunterdrückungssteuerung.

Modulares Design

Modularer Aufbau der Schlüsselkomponenten;
Nur 30 Minuten für die Demontage und Montage des Leistungsmoduls; einfach zu warten;
Intelligentes Fehlerdiagnosesystem mit schneller Ortung.

Technisches Zuverlässigkeitsdesign

IGCT-Fehler und -Diagnose + Brückenarm-Durchschussschutztechnologie;
IP54-Gesamtschutz und redundantes Design der Schlüsselkomponenten;
Verwendung von Thyristorgeräten IGCT, die in der Militär- und Metallurgieindustrie eingesetzt werden;
Verwendung eines Leistungsgerätes mit beidseitiger Crimpstruktur;
Starkes Überwachungssystem;

HAUPTPARAMETER

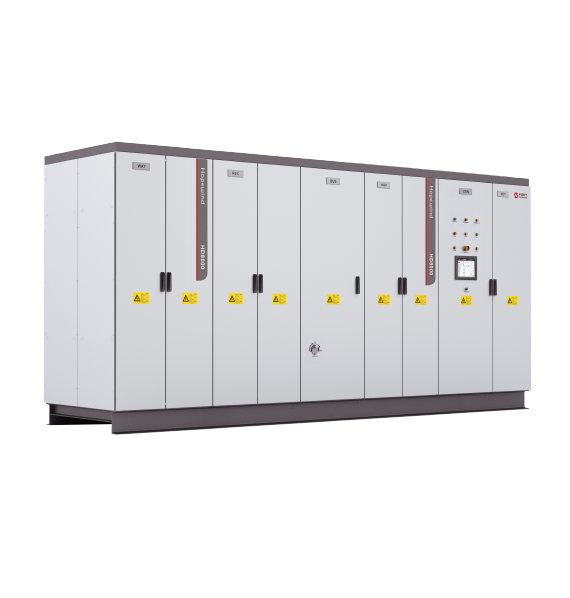

HD8000		3306	3308	3310	3312
Grundlegende Berichtigung	Eingangsspannung	3300 V
	Eingangsfrequenz	45 Hz bis 66 Hz
	Überlast	110 % bei Nennstrom, 120 % bei Nennstrom 60 s
	Effizienz	≥99 %
	Leistungsfaktor	≥0,95 (Nennstrom, ausgestattet mit 2 % AC-Eingangsdrossel)
	Schutz	Überlastschutz, Überhitzungsschutz, Kurzschlussschutz, Fehlervorwarnung usw.
PWM-Gleichrichtung	Eingangsfrequenz	45 Hz bis 66 Hz
	Überlast	110 % bei Nennstrom, 120 % bei Nennstrom 60 s
	Effizienz	≥98,5 %
	Leistungsfaktor	einstellbar (Standard 1)
	Schutz	Überlastschutz, Überhitzungsschutz, Kurzschlussschutz, Fehlervorwarnung usw.
Wechselrichter	Ausgangsspannung	3300 V
	Maximale Ausgangsfrequenz	110 Hz
	Geschwindigkeitsstabile Genauigkeit	OLVC: 0,01 %, CLVC: 0,01 %
	Geschwindigkeitsimpuls	OLVC: 0,2 %, CLVC: 0,1 %
	Anlaufdrehmoment	OLVC: 150 %, CLVC: 200 %
	Drehmomentregelung	V/F: Ja, OLVC: Ja, CLVC: Ja
	Drehmomentgenauigkeit	OLVC: 5 %, CLVC: 2 %
	Drehmoment-Reaktionszeit	OLVC: 5 ms, CLVC: 5 ms
	Rotierende Reaktionszeit	OLVC: 100 ms, CLVC: 100 ms
	Dynamisches Drop-Äquivalent	OLVC: 0,5 %, CLVC: 0,25 %
	Überlast	110 % bei Nennstrom, 120 % bei Nennstrom 60 s
Umfeld	Temperatur	Zulauftemperatur ≤40
	Höhe	≤4000 m (2000 m–4000 m Leistungsminderung)
Mechanische Daten	IP-Schutz	IP54
	Kühlung	Wasserkühlung
	Korrosionsschutz	C4-M
